ZSFM□-1.2(1.6)隔膜式

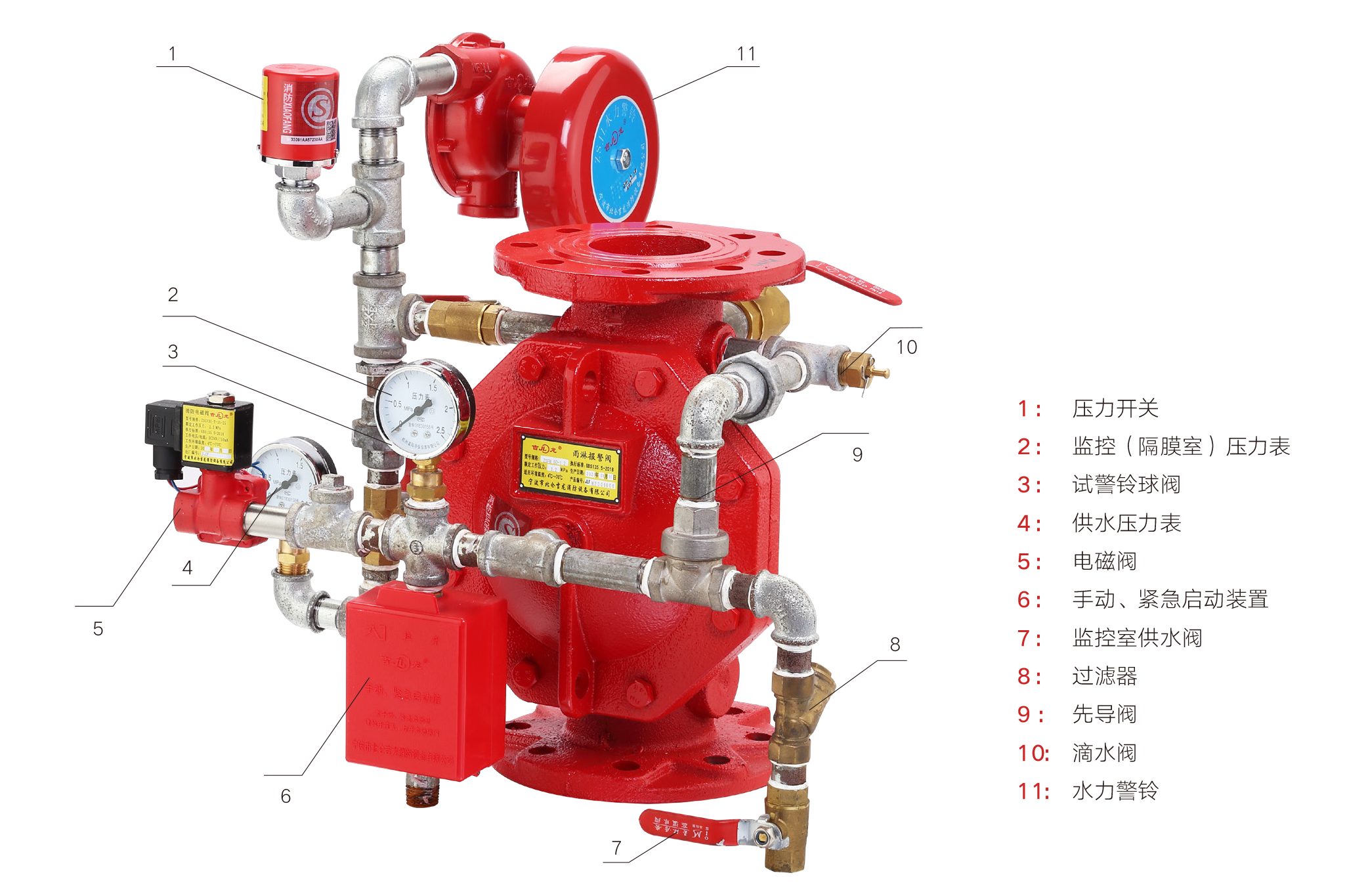

　　ZSFM型雨淋报警阀属隔膜式结构，具有结构简单、启动灵活、调试方便的优点，它由阀体、阀盖、阀座、隔膜、先导阀、压力开关、水力警铃及管路附件等组成，被广泛应用于开式喷淋系统、水幕系统、水雾系统，与火灾探测装置(如探测用的闭式喷头、恒温释放器、电子探测器等)、开式系统喷头(如开式洒水喷头、水雾喷头、水幕喷头等)、系统管网及必要的管路符件等组成雨淋喷水灭火系统。
　　ZSFM型雨淋报警阀具有手动紧急启动、喷头探测启动、电磁阀控制启动、气控阀控制启动等多种启动方式。
　　工作原理简述：系统内的监测装置监测到火警信号向控制中心发出报警信号，由控制中心向雨淋报警阀发出动作指令打开电磁阀，或打开紧急启动装置，或雨淋报警阀控制管路内的探测喷头动作。雨淋报警阀隔膜室随之泄压，并在先导阀的作用下压力急剧下降，使雨淋报警阀自动打开，向系统供水灭火，并发出报警信号。
　　同时压力水流入先导阀，先导阀动作，使流入隔膜室内压力水被自动切断，停止向隔膜室供水，雨淋报警阀被锁定在开启状态，只要供水压力未被切断，即使关闭监控室供水球阀或电磁阀，也不会自动复位。
　　ZSFM型雨淋报警阀，按产品的主体材料分为:高强度球墨铸铁系列、奥氏体不锈钢系列;按产品的型号规格分为:ZSFM50、ZSFM65、ZSFM80、ZSFM100、ZSFM125、ZSFM150、ZSFM200、ZSFM250、ZSFM300。
